Acerca de: Cómo instalar el respiradero para electrodomésticos de baño y secadora Master Flow™ de techo

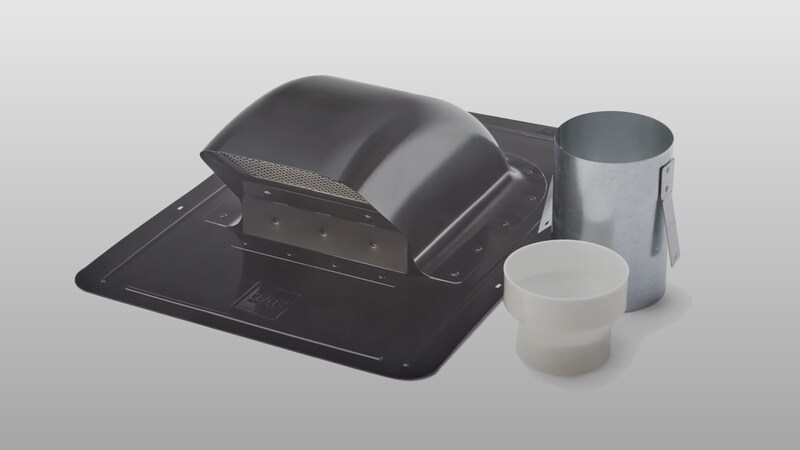

El respiradero para electrodomésticos de baño y secadora Master Flow™ de techo de GAF es duradero y totalmente de metal, y fue diseñado para exraer el calor y la humedad de los extractores de baño, las secadoras1 y otros electrodomésticos a través del techo. Su elegante diseño incluye una rejilla resistente de acero inoxidable contra aves y plagas1, un regulador de tiro que minimiza el ruido, un collarín de acoplamiento para conductos y un reductor de 4" (102 mm) a 3" (76,2 mm). El respiradero para electrodomésticos de baño y secadora Master Flow™ de techo de GAF cuenta con una garantía que protege contra defectos de fabricación hasta por 50 años o por el período de la garantía del revestimiento de techo adyacente al respiradero, que no puede ser de más de 50 años2, y es elegible para una cobertura de garantía mejorada cuando es instalado por un contratista certificado por GAF en relación con un sistema de techo elegible3.


Modelo Descripción

BDV4BL

 Respiradero de baño y secadora, 3"-4", Black

BDV4BR

 Respiradero de baño y secadora, 3"-4", Brown

BDV4GR

 Respiradero de baño y secadora, 3"-4", Gray

BDV4WW

 Respiradero de baño y secadora, 3"-4", Weathered Wood

1NO utilices rejillas contra pájaros o plagas ni reductores al ventilar las secadoras de ropa. Consulta tus códigos de construcción y de instalaciones mecánicas locales en tu área.

2Consulta la garantía limitada de productos de ventilación Master Flow™ de GAF para ver todos los detalles de la cobertura y las restricciones.

3Consulta las garantías limitadas System Plus™, Silver Pledge™ y Golden Pledge® de GAF disponibles en gaf.com/warranties para ver todos los detalles de la cobertura y las restricciones.

Características y beneficios

4Los requisitos de los códigos pueden variar. Consulta siempre las normas locales de construcción y de instalaciones mecánicas para conocer los requisitos específicos de tu área.

5 Certerra Analytical - PRI realizó una prueba de resistencia a impactos tomando como modelo la prueba UL 2218, Clase 4 para la resistencia a impactos de materiales de coberturas de techo preparados en condiciones de laboratorio controladas. Este producto no está catalogado ni clasificado como resistente a los impactos por ninguna agencia de pruebas. GAF no ofrece ninguna garantía expresa o implícita sobre el desempeño de este producto ante impactos de granizo. Los daños causados por el granizo no están cubiertos por la garantía limitada. Consulta la garantía limitada para productos de ventilación Master Flow™ disponible en es.gaf.com para conocer los detalles sobre la cobertura y las restricciones.

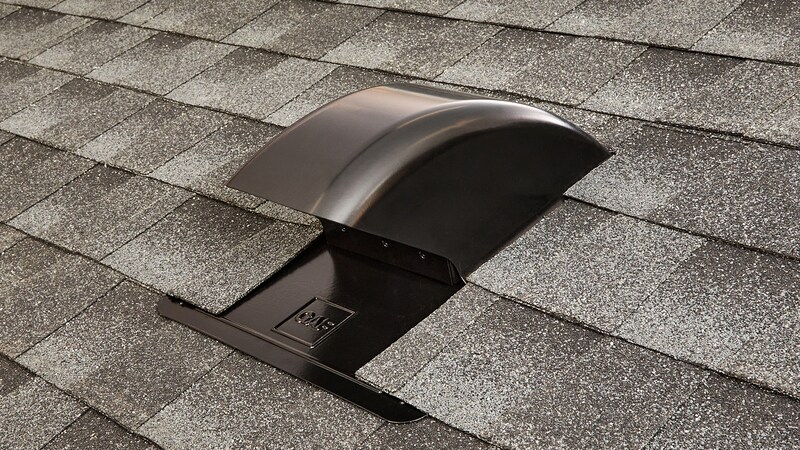

Video thumbnail showing a Bath and Dryer vent on an asphalt shingle roof.

Desempeño con estilo moderno

Descubre la combinación perfecta de función y diseño con el respiradero para electrodomésticos de baño y secadora Master Flow™. Su diseño duradero, excelente desempeño y apariencia elegante y moderna lo convierten en un accesorio para techo verdaderamente de primera calidad.

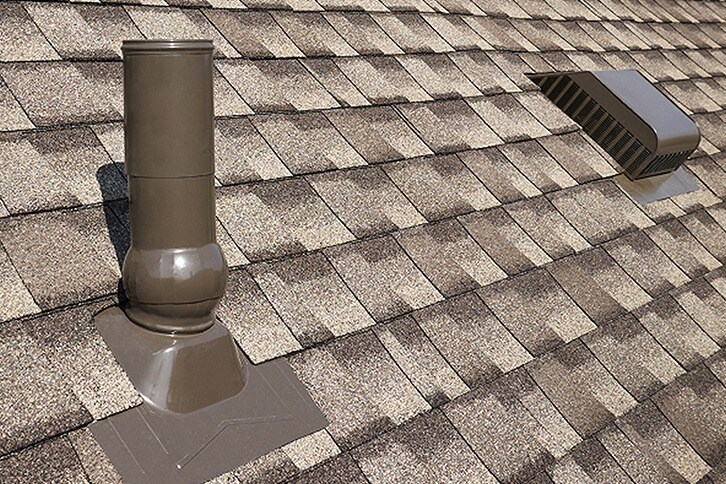

Conoce sobre accesorios para techo Master Flow™

Los accesorios para techo como tapajuntas, tapas de tubo y fundas para tubería pueden prevenir las filtraciones de agua en el techo. GAF ofrece soluciones de fábrica para ayudar en la instalación, mejorar el desempeño y enaltecer la estética.
Ver accesorios para el techo
A GAF Rewards card that can be used to help earn reward points on GAF Master Flow rooftop accessory products purchases

Gana recompensas de GAF al comprar accesorios para techo Master Flow™ de GAF

Los accesorios para techo Master Flow™ son elegibles para puntos de recompensas de GAF.⁶
Ver recompensas
6El programa Recompensas de GAF está abierto a contratistas de techo profesionales, constructores y compañías de remodelación en los EE. UU. y Canadá. Para consultar los términos y condiciones completos, las ofertas especiales y los productos elegibles de GAF en los EE. UU., visita gaf.com/rewards y, en Canadá, visita gaf.ca/rewards.

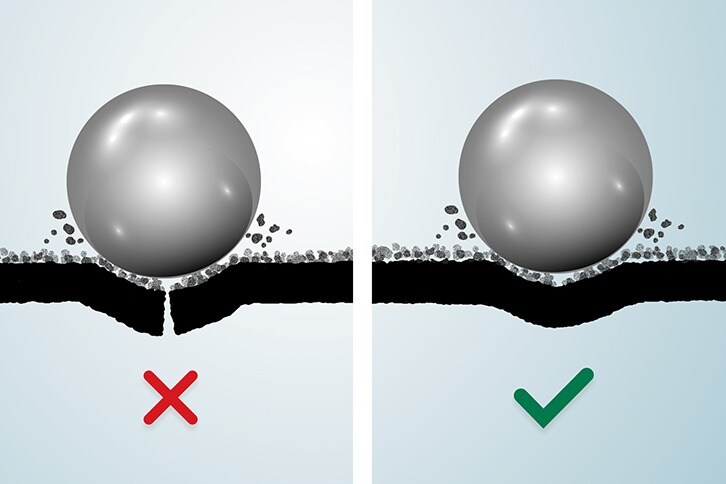

Illustration showing how a Class 4 shingle passes an impact-resistance test while a standard shingle fails.

Este producto pasa la pruebas de resistencia a impactos realizada conforme al modelo de la prueba UL 2218, Clase 4*

Esta prueba de impacto consiste en dejar caer una bola de acero de 2 pulgadas desde una altura de 20 pies y verificar si se producen grietas en el material.
Acerca de la resistencia a los impactos
*Certerra Analytical - PRI realizó una prueba de resistencia a impactos basada en la norma UL 2218, Clase 4 para la resistencia al impacto de materiales de coberturas de techo preparados en condiciones de laboratorio controladas. Este producto no está catalogado ni clasificado como resistente a los impactos por ninguna agencia de pruebas. GAF no ofrece ninguna garantía expresa o implícita sobre el desempeño de este producto ante impactos de granizo. Los daños causados por el granizo no están cubiertos por la garantía limitada. Consulta la garantía limitada GAF Master Flow™ correspondiente, disponible en es.gaf.com, para conocer todos los detalles sobre la cobertura y las restricciones.

Documentación del producto

Ver todos los documentos

Cómo instalar el respiradero para electrodomésticos de baño y secadora Master Flow™ de techo⁷

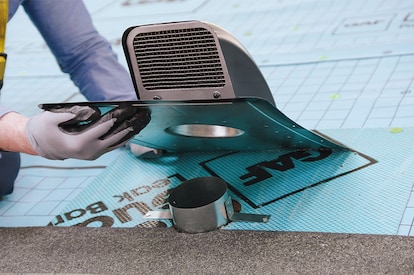

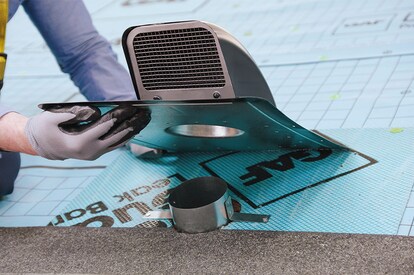

  1. A contractor inserting the vent’s neck into a circular opening in the roof deck

    Paso 1

    Corta una abertura circular de un diámetro de 5.5" (140 mm) en la cubierta del techo, inserta el collarín de acoplamiento del conducto y fíjalo en su lugar. Con la flecha "UP" (ARRIBA) del tapajuntas apuntando hacia lo alto del techo, coloca el respiradero sobre el collarín de acoplamiento del conducto.

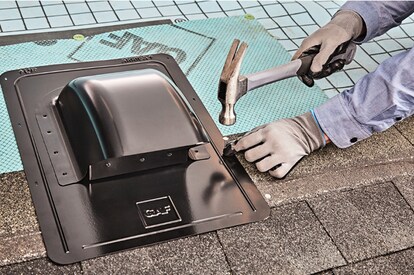

  2. Contractor fastening the vent’s base flashing to the roof

    Paso 2

    Sujeta el tapajuntas de la base del respiradero en la cubierta del techo usando las ranuras para clavado premarcadas.

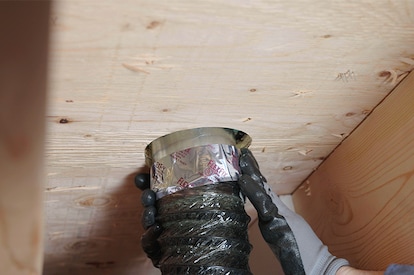

  3. Underneath view of a contractor using the included removable duct collar to hook the vent up to ducts

    Paso 3

    Conecta conductos redondos de 4" (101 × 6 mm) o 3" (76 × 2 mm) al collarín de acoplamiento del conducto del respiradero (y al reductor, si es necesario), de acuerdo con los códigos de construcción y mecánicos locales de tu área.

7Siempre lee las instrucciones de aplicación completas antes de usar o instalar productos de GAF.
