Pasos de instalación

1.

   Paso 1

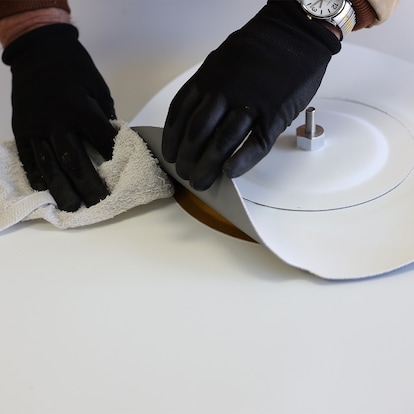

   Marca la ubicación en la que se instalará Rooftop Equipment Mount 100 de GAF. Prepara la superficie de la membrana en cada ubicación siguiendo las instrucciones de preparación y aplicación de sustrato para los sistemas elegibles de garantía de GAF.
2.

   Paso 2

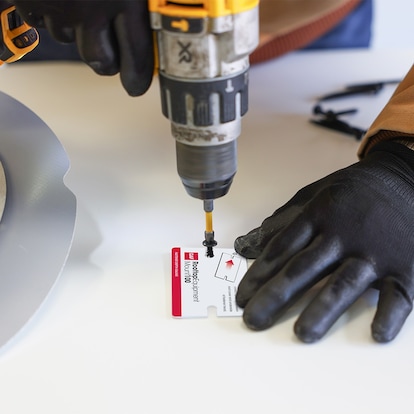

   Instala el sujetador recomendado a través del techo y de la plataforma base (mín. penetración de plataforma base de ¾ in para acero y de 1 in para madera) usando el calibre de profundidad suministrado y permitiendo que la cabeza del sujetador quede firmemente apoyada en la tarjeta de calibre. Respeta la profundidad de inserción.
3.

   Paso 3

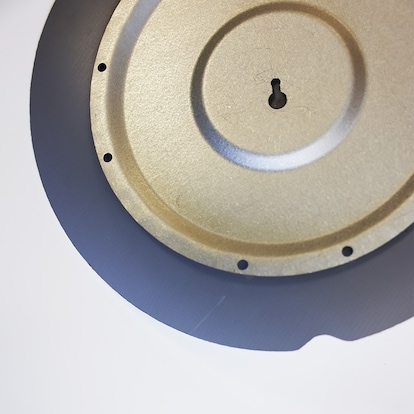

   Localiza la muesca en el perímetro de la brida de Rooftop Equipment Mount 100 de GAF* y observa cómo se alinea con la placa en la parte inferior del montaje de equipo.
4.

   Paso 4

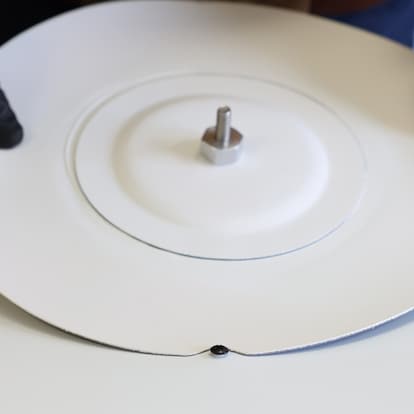

   Desliza el montaje de equipo en su lugar captando la cabeza el sujetador en el orificio. Continúa deslizando el montaje de equipo hasta que la cabeza del sujetador quede enganchada en la ranura estrecha del orificio.
5.

   Paso 5

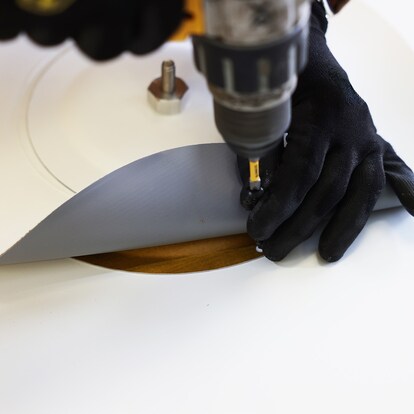

   Levanta la brida e instala ocho (8) sujetadores adicionales a través de la placa de Rooftop Equipment Mount 100 de GAF, acertando a las acanaladuras superiores. ¡Para cargar la placa de forma adecuada, deben usarse los nueve (9) sujetadores! No pliegues ni arrugues la membrana durante la instalación de los sujetadores.
6.

   Paso 6

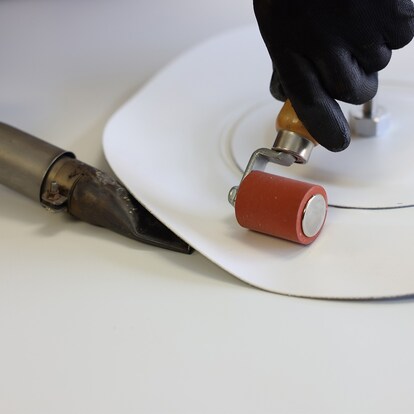

   Suelda en caliente la brida del montaje de equipo según las especificaciones detalladas de los tapajuntas de GAF y sella los bordes cortados según se requiera.
